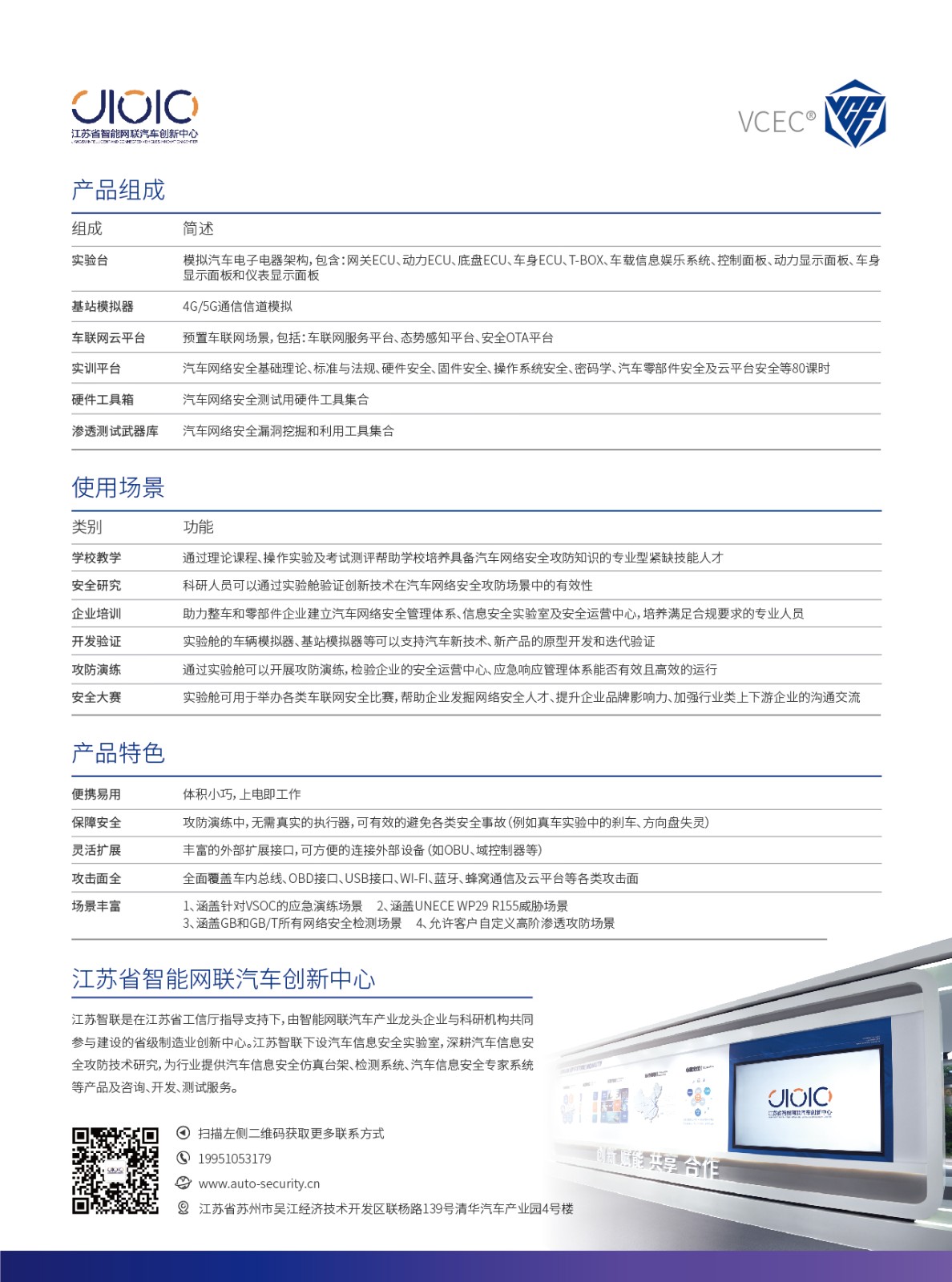

一、系统组成及功能介绍

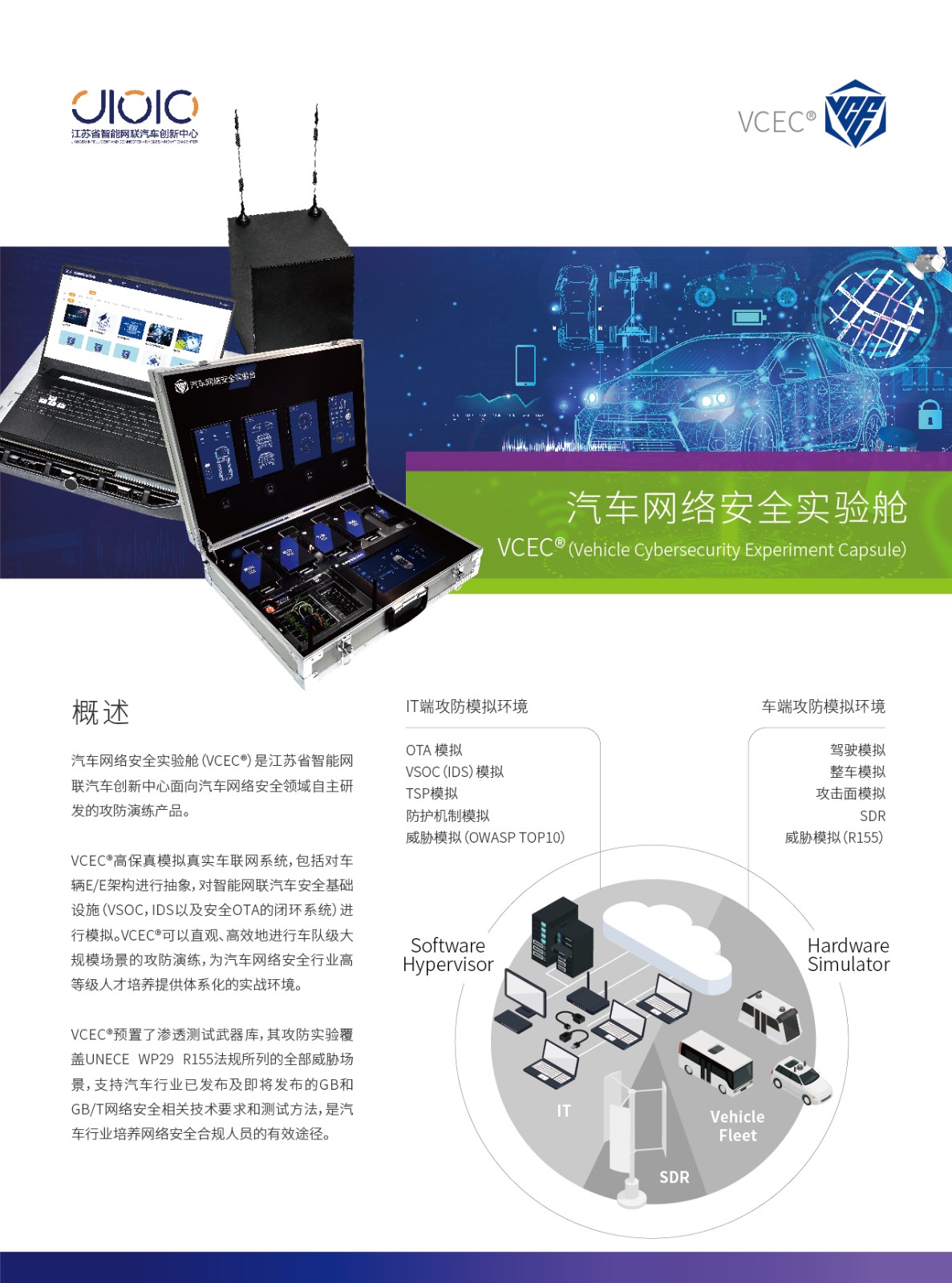

实验舱包含汽车网络安全实验台、基站模拟器、后端服务器（车联网云平台）、硬件工具箱及渗透测试武器库。实验舱的主要特点是便携、安全及接口可扩展。实验舱主要用于汽车网络安全的研究、测试、人才培养、企业人员培训及比赛。

二、汽车网络安全实验台

汽车网络安全实验台模拟汽车的电子电器架构，具体包含网关ECU、动力ECU、底盘ECU、车身ECU、T-BOX、车载信息娱乐系统、控制面板、动力显示面板、车身显示面板和仪表显示面板。ECU均采用车规级芯片。控制面板主要功能有方向盘控制模拟、发动机启动、开启驻车制动、调节油门大小、调节刹车大小、调节挡位控制、开启前照灯、开启转向灯、打开后备箱、打开引擎盖、打开雨刷器、车窗升降、安全带及安全气囊警告、车门开关 。动力显示面板主要功能有显示发动机开关状态、ECO驾驶状态、车轮的转向、油门开度、刹车力度、挡位。车身显示面板主要功能有显示车窗的状态、车门状态、车辆的前照灯和转向灯、安全气囊和安全带警告标志。仪表显示车辆的车速、发动机转速、里程、燃油量和水箱温度。车载信息娱乐系统主要功能有地图、车辆状态显示、车辆控制、用户中心、蓝牙、系统设置。汽车在被攻击的过程中，可通过显示面板或车载信息娱乐系统观察车辆状态变化，同时T-BOX会将车内检测到的攻击事件上传到后端服务器，后台服务器可查询攻击事件的详情。

三、基站模拟器

基站模拟器用于建立T-BOX或IVI与后端服务器的蜂窝通信，方便在实验室环境下进行网络安全攻击实验而不影响公网的通信。基站模拟器包含工控主机、射频板卡、软件license、SIM卡、天线以及基站管理工具软件。

四、车联网云平台

车联网云平台具备实时监控、车辆管理、T-BOX管理、入侵事件管理、车辆故障管理、App管理、系统账号管理、用户管理功能。T-BOX和车载信息娱乐系统通过基站模拟器与后端服务器进行通信。
